Что такое монтажный блок и зачем он нужен?

Монтажный блок — приспособление с одним или несколькими роликами (шкивами), через которые проходит канат. Он меняет направление тягового усилия и уменьшает силу, необходимую для подъёма или перемещения груза. Применяется на стройплощадках, складах, в монтажных и такелажных работах.

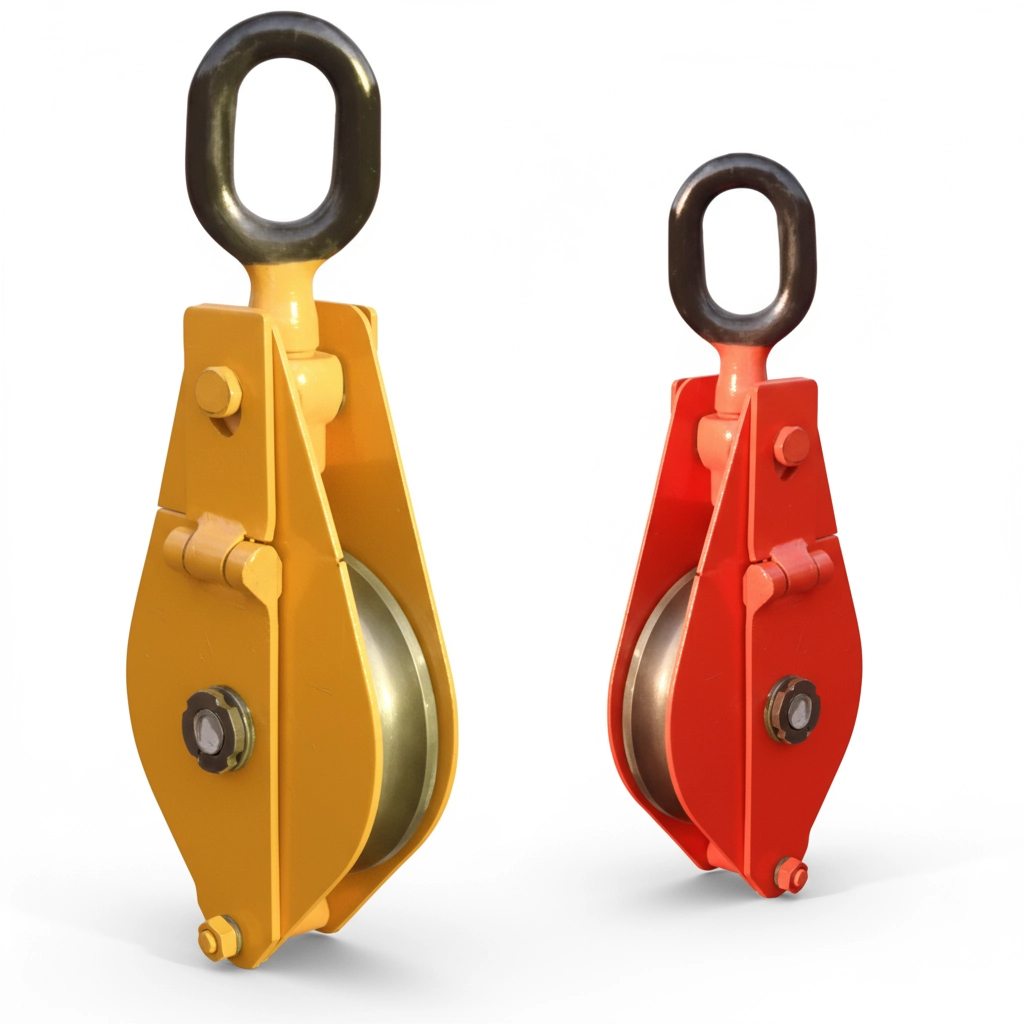

Чем однорольный монтажный блок отличается от двухрольного?

Однорольный блок имеет один шкив и служит преимущественно для изменения направления каната без выигрыша в силе. Двухрольный содержит два шкива, что позволяет распределить нагрузку и использовать его в составе полиспастных систем с кратностью 2. Двухрольные блоки обеспечивают более высокую грузоподъёмность при том же диаметре каната.

По каким параметрам подбирать монтажный блок?

Четыре ключевых критерия: грузоподъёмность (с запасом от массы груза), диаметр каната (блок рассчитан на определённый диапазон), количество роликов (определяет кратность полиспаста) и тип крепления — крюк или проушина. Также учитывайте тип подшипника и условия эксплуатации.

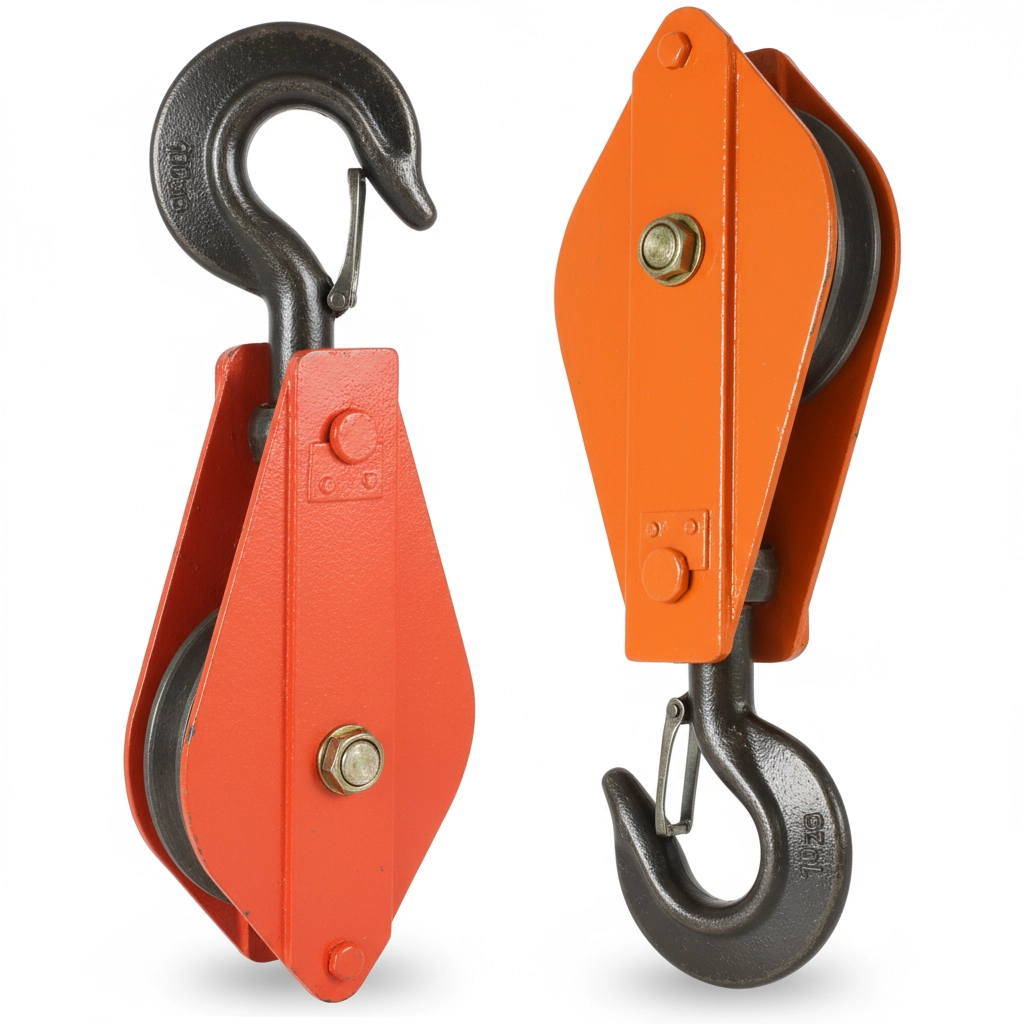

В чём разница между блоком с крюком и блоком с проушиной?

Блок с крюком быстро навешивается на такелажную точку и допускает оперативную перестановку — удобен для временных работ. Блок с проушиной крепится через скобу или штырь к стационарной конструкции и обеспечивает более жёсткую фиксацию. Выбор зависит от того, нужна ли мобильность или надёжное стационарное крепление.

Зачем в монтажном блоке подшипник качения?

Блок с подшипником качения даёт КПД около 98 % на ролик, а на втулке скольжения — 96–97 %. В одинарном блоке разница мала, но в полиспасте из 4–6 роликов потери накапливаются до 10–20 % тягового усилия. Для многороликовых систем выбирайте подшипники качения.

Как подобрать диаметр каната для монтажного блока?

Диаметр каната указан в паспорте блока как максимально допустимый. Канат должен свободно укладываться в ручей шкива: ширина ручья обычно на 1–3 мм больше диаметра каната. Использование каната большего диаметра приводит к заклиниванию и ускоренному износу, меньшего — к проскальзыванию и повреждению жил.

Что такое полиспаст и как собрать полиспастную систему из монтажных блоков?

Полиспаст — система из двух и более блоков, соединённых канатом, для кратного уменьшения тягового усилия. Верхний (неподвижный) блок крепится к опоре, нижний (подвижный) — к грузу. Кратность определяется числом ветвей каната: при кратности 2 усилие уменьшается вдвое, при кратности 4 — вчетверо.

Какие потери на трение возникают в полиспасте?

Каждый ролик полиспаста снижает КПД системы примерно на 2–4 % из-за трения. Например, полиспаст из 4 роликов на втулках скольжения (КПД ролика ~96 %) даёт общий КПД около 85 %. Это означает, что фактическое тяговое усилие нужно увеличить на 15 % относительно теоретического расчёта.

Можно ли использовать монтажный блок с лебёдкой?

Да, монтажные блоки широко применяются совместно с ручными и электрическими лебёдками. Отводной блок позволяет изменить направление тяги, а полиспастная схема — увеличить грузоподъёмность лебёдки. При этом скорость подъёма снижается пропорционально кратности: при кратности 2 скорость уменьшается вдвое.

Как рассчитать нужную грузоподъёмность блока?

Грузоподъёмность блока должна быть не менее максимальной нагрузки на него в рабочей схеме. Учтите: в полиспасте неподвижный блок нагружен сильнее подвижного. Превышать номинальную грузоподъёмность, указанную производителем, запрещено.

Какие типоразмеры монтажных блоков наиболее распространены?

Серийные монтажные блоки выпускаются с грузоподъёмностью от 0,5 до 10 т. Стандартный ряд: 0,5 / 1,0 / 2,0 / 3,0 / 5,0 / 10,0 т. Диаметр шкива варьируется от 80 до 250 мм в зависимости от грузоподъёмности, а допустимый диаметр каната — от 6 до 22 мм.

Где применяются монтажные блоки на складе?

На складах монтажные блоки используются для подъёма грузов на мезонины, перемещения тяжёлых поддонов и оборудования, а также в составе грузоподъёмных систем с лебёдками и талями. Однорольный блок с крюком — наиболее востребованный вариант для складских задач с нагрузкой до 2 т.

Можно ли использовать монтажный блок для горизонтального перемещения груза?

Да, монтажный блок в качестве отводного позволяет изменить направление тяги лебёдки на горизонтальное или под углом. Блок при этом крепится к неподвижной опоре (колонне, анкеру), а канат протягивается от лебёдки через блок к грузу. Опора должна выдерживать результирующую нагрузку.

Как осмотреть монтажный блок перед работой?

Перед каждым использованием проверяйте: нет ли трещин и деформаций на щеках и крюке, свободно ли вращается шкив, нет ли выработки ручья глубже 0,5 мм, надёжны ли ось и стопорные элементы. Блок с дефектами использовать запрещено.

Как часто нужно смазывать монтажный блок?

Блоки на подшипниках качения смазываются консистентной смазкой каждые 50–100 часов работы или не реже 1 раза в 3 месяца при регулярной эксплуатации. Блоки на втулках скольжения требуют смазки чаще — перед каждой сменой. При работе на открытом воздухе или во влажной среде интервал сокращается.

Какой срок службы у монтажного блока?

Срок службы зависит от интенсивности эксплуатации и обслуживания. При соблюдении номинальных нагрузок и регулярной смазке блок служит 5–10 лет. Основные признаки износа: люфт шкива на оси более 0,5 мм, выработка ручья, затруднённое вращение. Изношенный блок подлежит замене, а не ремонту.

Какой коэффициент запаса прочности каната требуется при работе с монтажным блоком?

Для грузоподъёмных механизмов коэффициент запаса прочности каната должен быть не менее 6 — это означает, что разрывное усилие каната должно минимум в 6 раз превышать максимальную рабочую нагрузку на ветвь. Использование каната с меньшим запасом прочности создаёт угрозу обрыва.

Какие правила безопасности соблюдать при работе с блоками?

Запрещено превышать номинальную грузоподъёмность, стоять под поднятым грузом, работать с повреждённым крюком или деформированными щеками. Точка крепления блока должна выдерживать двукратную рабочую нагрузку. Перед работой осмотрите все элементы грузоподъёмной схемы.

Чем откидная щека монтажного блока удобна на практике?

Откидная щека позволяет заводить канат в блок сбоку, не протягивая его через шкив с конца. Это экономит время при монтаже и демонтаже, особенно когда блок уже закреплён на высоте. Откидная щека фиксируется болтом или штифтом — перед работой убедитесь в надёжности фиксации.

Можно ли использовать монтажный блок для подъёма людей?

Нет. Стандартные монтажные блоки не рассчитаны на подъём людей. Для этого нужно специализированное оборудование с дублирующими системами безопасности и соответствующей сертификацией. Подъём людей на монтажных блоках создаёт прямую угрозу жизни.
